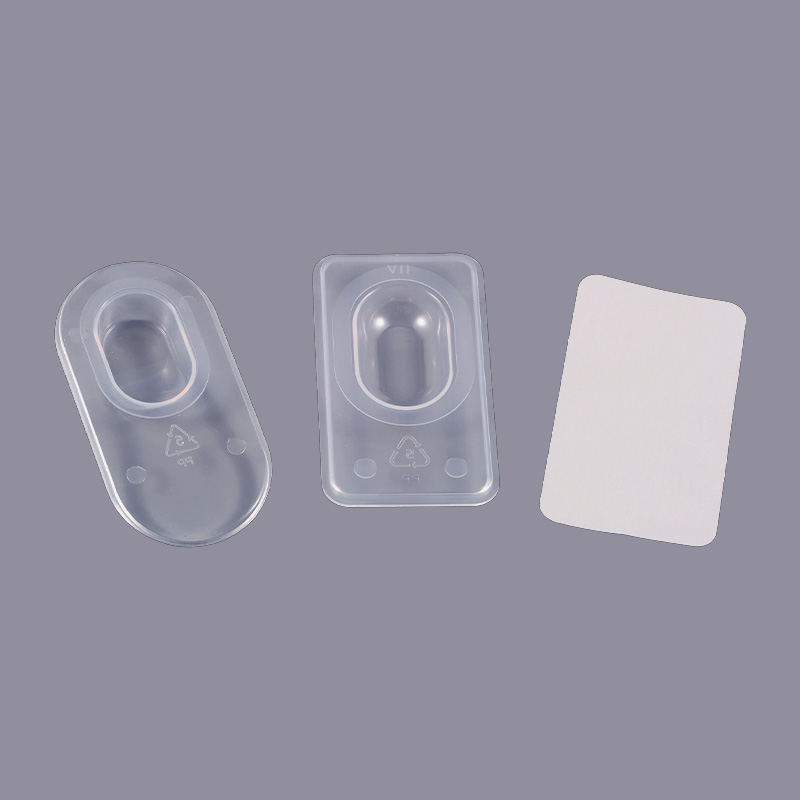

PP-säiliöt piilolinsseille kalvotiivisteellä ovat kertakäyttöisiä, steriilejä pakkausyksiköitä, jotka on suunniteltu säilyttämään ja suojaamaan pehmeitä piilolinssejä valmistuksesta loppukäyttäjän käyttöön. Valmistettu farmaseuttisesta polypropeenista (PP), jokaisessa säiliössä on tarkasti muotoiltu kulho, joka pitää linssin upotettuna puskuroituun suolaliuokseen tai hoitoliuokseen, ja joka on suljettu lämpösidostetulla alumiinifoliokannella. Kalvotiiviste tarjoaa hermeettisen esteen mikrobien sisäänpääsyä, kosteuden vaihtoa ja UV-hajoamista vastaan, mikä säilyttää linssin steriiliyden ja optisen kirkkauden koko tuotteen säilyvyysajan.
Nämä säiliöt toimivat ensisijaisena lääkepakkauksena – osana, joka on suorassa kosketuksessa lääkinnälliseen laitteeseen – ja siksi niihin sovelletaan tiukkaa valvontaa, joka vastaa lääkkeiden primaaripakkausmateriaaleja. Keskeisiä suorituskykyvaatimuksia ovat kemiallinen inertti linssin polymeerejä ja pakkausratkaisuja kohtaan, automatisoitujen täyttölinjojen mittojen tasaisuus, kalvotiivisteen tasaisuus kuorintavoimalla ja täydellinen jäljitettävyys GMP- ja ISO 15223 -ohjeiden mukaisesti.
Jiangsu Changjiang Lids Co., Ltd. on erikoistunut tarkkuuslääkepakkauksiin vuodesta 2000 lähtien ja tuottaa PP-säiliöt piilolinsseille kalvotiivisteellä sertifioiduissa C A -tason puhdastiloissa, jotka täyttävät sekä GMP- että ISO 9001 -laatujärjestelmän vaatimukset – takaavat yhtenäisen steriiliyden mittakaavassa.
Ydintoiminnot ja suorituskykyparametrit
Piilolinssien läpipainopakkauksen ensisijaiset toiminnot voidaan ryhmitellä neljään luokkaan: steriiliyden ylläpito, linssin suojaus, liuoksen säilyttäminen ja kuluttajan käyttömukavuus. Jokaista toimintoa tukevat tietyt materiaali- ja suunnitteluvalinnat.
| Suorituskykyalue | Avainparametri | Tyypillinen määritys | Testimenetelmän viite |
|---|---|---|---|
| Steriiliyden este | Tiivisteen eheys (murtumislujuus) | ≥ 150 kPa | ASTM F2054 / ISO 11607 |
| Peel Performance | Folion kuoriutumisvoima | 5–15 N (kuorittava, ei delaminaatiota) | ASTM F88 |
| Kemiallinen inertisyys | Uutettavat / liukenevat aineet | USP <661> -kynnysten alapuolella | USP <661> / ISO 10993 |
| Mittojen tarkkuus | Kulhon halkaisijan toleranssi | ± 0,05 mm | Prosessin sisäinen CMM-tarkastus |
| Ratkaisun säilyttäminen | Vuoto tyhjiössä | Eillavuotoa -40 kPa / 30 min | ASTM D4991 |
| Säilyvyys | Nopeutettu ikääntymisen vakaus | ≥ 36 kuukautta (reaaliaikaisesti vahvistettu) | ASTM F1980 / ISO 11607-1 |
Kuinka foliotiiviste toimii: tiivistysmekanismi ja steriiliyden vakuutus
Kalvotiiviste on kriittisin komponentti kokonaisuudessaan PP-säiliö piilolinsseille foliotiivisteellä järjestelmä. Sen toimintaperiaatteen ymmärtäminen auttaa selventämään, miksi materiaalin valinta, tiivistysparametrit ja laaduntarkastus yhdistyvät tässä yhdessä rajapinnassa.
Kuumasaumaussidontaperiaate
Alumiinifoliokansi on laminoitu sisäpinnalla kuumasaumautuvalla lakkakerroksella. Valmistuksen aikana lämmitetty sulkumuotti painaa kalvoa säiliön polypropeenilaippaa vasten kontrolloidussa lämpötilassa (tyypillisesti 140–180 °C), paineessa (200–400 kPa) ja viipymäajassa (0,3–1,0 s). Lakkakerros sulaa ja sulautuu PP-substraatin kanssa muodostaen yhtenäisen sidoksen jäähtyessään. Tuloksena oleva tiiviste on riittävän vahva säilyttääkseen steriiliyden jakautumisrasituksen aikana, mutta silti riittävän kuorittava, jotta loppukäyttäjä voi avata yhdellä kädellä sormella - tasapaino saavutetaan lakkaformulaatiolla ja sulkemisprosessin validoinnilla.
Alumiinifolion esto-ominaisuudet
Alumiinifolio Paksuus 20-25 µm tarjoaa lähes absoluuttisen esteen happea (OTR < 0,01 cm³/m²·päivä), vesihöyryä (WVTR < 0,01 g/m²·päivä) ja mikro-organismeja vastaan. Tämä este on välttämätön suolaliuoksen pH:n ja toonisuuden ylläpitämiseksi, linssipolymeerien (erityisesti silikonihydrogeelien) oksidatiivisen hajoamisen estämiseksi ja 10-⁻6 tai paremman steriiliyden vakuutustason (SAL) varmistamiseksi ilmoitetun säilyvyysajan aikana.
Puhdastilatuotantoympäristö
Changjiang Lids valmistaa näitä säiliöitä C A -tason puhdastiloissa, joissa säilytetään ISO Class 7 (tausta) ja ISO Class 5 (kriittiset vyöhykkeet) olosuhteet. Hiukkasmäärää, mikrobien seurantaa ja ympäristövalvontaa tallennetaan jatkuvasti, jotta ne tukevat eräjulkaisudokumentaatiota, minkä ansiosta linssien valmistajat voivat täyttää EU:n (MDR 2017/745), Yhdysvaltojen (21 CFR Part 820) ja Kiinan (GB-standardit lääkinnällisille laitteille) säännösten mukaiset odotukset.
Tuoteversioiden ja teknisten tietojen vertailu
Piilolinssisäiliöitä on saatavana useissa eri kokoonpanoissa, jotka sopivat erilaisiin linssityyppeihin, liuostilavuuksiin ja täyttölinjavaatimuksiin. Alla olevassa taulukossa verrataan yleisimpiä muunnelmia.
| Ominaisuus | Normaali läpipainopakkaus (päivittäin) | Deep-Bowl-läpipainopakkaus (Toric / Multifocal) | Flat-Tab läpipainopakkaus (kosmeettinen linssi) |
|---|---|---|---|
| Kulhon syvyys | 4-5 mm | 6-8 mm | 3-4 mm |
| Ratkaisun tilavuus | 0,4-0,7 ml | 0,7-1,2 ml | 0,3-0,5 ml |
| Linssin halkaisijaalue | 13,8-14,2 mm | 14,0-14,5 mm | 14,0-14,5 mm |
| Folion paksuus | 20 µm | 25 µm | 20 µm |
| Tyypillinen pakkausmuoto | 30/90 kpl per laatikko | 6/30 kpl per laatikko | 10/30 kpl per laatikko |
| Painatus kalvolle | Vakio (teho, BC, DIA) | Jatkettu (akseli, sylinteri) | Mukautettu väri / logo |
| Automaatio yhteensopivuus | Nopeat linjat (> 3000 kpl/h) | Keskinopeat linjat | Keskinopeus/nopeat linjat |
PP vs. vaihtoehtoiset materiaalit: miksi polypropeeni?
Polypropeenin valinta piilolinssisäiliöihin ei ole mielivaltainen. Alla olevassa taulukossa verrataan PP:tä vaihtoehtoisiin muoveihin, jotka on arvioitu tätä sovellusta varten.
| Omaisuus | Polypropeeni (PP) | Polyeteeni (PE) | PVC | COP / COC |
|---|---|---|---|---|
| Kemiallinen inertisyys | Erinomainen | Hyvä | Kohtalainen (pehmittimen siirtymäriski) | Erinomainen |
| Autoklaavi / Gamma-sterilointi | Kyllä (121 °C asti) | Rajoitettu (< 80 °C) | No | Kyllä |
| Läpinäkyvyys | Puoliläpinäkyvä (maitomainen) | Läpinäkyvä / läpikuultava | Selkeä | Optisesti kirkas |
| Sääntelyn tila | USP luokka VI, ISO 10993 | USP Class VI | Rajoitukset EU:ssa/Aasiassa | USP luokka VI, ISO 10993 |
| Heat Seal -yhteensopivuus | Erinomainen | Hyvä | Hyvä | Vaatii erikoislakan |
| Suhteellinen materiaalikustannus | Matala | Matala | Matala–Medium | Korkea |
| Toimialan hyväksyminen | Hallitseva standardi | Harvinainen | Poistetaan asteittain | Premium / erikoisuus |
Polypropeenin lämpöstabiilisuuden, kemiallisen inertin, todistetun lämpösaumausyhteensopivuuden ja kustannustehokkuuden yhdistelmä on tehnyt siitä hallitsevan standardin PP-säiliöt piilolinsseille kalvotiivisteellä kaikilla suurimmilla globaaleilla markkinoilla.
Sovellustapaukset: Kuka käyttää näitä säiliöitä ja miten
Päivittäisten kertakäyttöisten linssien valmistajat
Päivittäiset kertakäyttöiset segmentit muodostavat suurimman osan piilolinssien läpipainopakkausten kysynnästä maailmanlaajuisesti. Suurten volyymien valmistajat edellyttävät, että säiliöt, joiden mittatoleranssit ovat tiukat, toimivat 3 000–5 000 yksikköä tunnissa automaattisilla täyttö- ja sulkemislinjoilla. Kulhon geometrian on varmistettava, että linssi pysyy keskellä ja muuttumattomana autoklaavin aikana, mikä tapahtuu tyypillisesti täytön ja sulkemisen jälkeen.
Toric- ja Multifocal-erikoislinssit
Astigmatismin korjaamiseen tarkoitetuilla toorisilla linsseillä on erityinen pyörimissuunta, joka on säilytettävä pakkaamisen aikana. Syväkulhoiset säiliöt, joissa on pyörimisen estävät ominaisuudet kulhon sisäpinnalla, estävät linssin kääntymisen ja ylläpitävät laaduntarkastuksessa vaaditun lasermerkin kohdistuksen. Näihin astioihin mahtuu suurempi liuostilavuus (0,7–1,2 ml), jotta linssi pysyy täysin hydratoituna.
Kosmeettiset ja värilliset piilolinssit
Värilinssimerkit käyttävät yhä useammin räätälöityjä foliokansia tuotemerkkien erottamiseen. Teräväpiirtoinen flekso- tai syväpainatus kalvon pinnalle mahdollistaa täysvärisen grafiikan ilman musteen siirtymisen riskiä suolaliuokseen, mikäli painatus levitetään kalvolaminaatin ulkopinnalle. Changjiang Lids tukee mukautettuja foliotulostusmäärityksiä yhteistyössä objektiivimerkkien omistajien kanssa.
Sopimuslinssien pakkausorganisaatiot (CLPO)
Kolmannen osapuolen pakkausorganisaatiot, jotka hankkivat läpipainopakkauksia useille linssimerkkiasiakkaille, vaativat laajoja dokumentaatiopaketteja: materiaalin analyysisertifikaatit (CoA), puhdastilojen luokitustietueet, steriloinnin yhteensopivuustiedot ja säädöstenmukaisten asiakirjojen tukitiedostot. GMP- ja ISO 9001 -sertifioituna toimittajana Changjiang Lids tarjoaa täydelliset jäljitettävyysasiakirjat jokaiseen lähetykseen.
Laadunvalvontaprosessi: raaka-aineesta valmiiseen astiaan
Tuotanto PP-säiliöt piilolinsseille kalvotiivisteellä sisältää useita laaduntarkistuspisteitä koko valmistusketjussa. Seuraavassa hahmotellaan Changjiang Lidsissä käytettävä standardinmukainen laadunvalvontatyönkulku.
- Saapuvan materiaalin tarkastus: Farmaseuttinen PP-hartsi on testattu sulavirtausindeksin, tiheyden ja raskasmetallipitoisuuden suhteen. Alumiinifoliorullien paksuus, lakan tarttuvuus ja reikien puuttuminen on tarkastettu.
- Ruiskuvaluprosessin ohjaus: Ontelopaineanturit ja muotin lämpötilansäätimet pitävät mittojen yhtenäisyyden. Ensimmäisen tuotteen ja prosessin aikana olevat näytteet mitataan CMM-laitteella kulhon geometrian tarkistamiseksi ± 0,05 mm:n toleranssilla.
- Puhdastilojen ympäristövalvonta: Jatkuva hiukkasten laskenta ja ajoitettu mikrobien laskeutumislevynäytteiden otto C A-tason puhdastiloissa GMP:n liitteen 1 vaatimusten mukaisesti.
- Tiivisteen eheyden testaus: Tilastollinen näytteenotto valmiista suljetuista yksiköistä murtumispaineen ja irrotusvoiman perusteella validoitujen spesifikaatioiden mukaisesti. Täydentävinä menetelminä käytetään väriaineen läpäisy- ja tyhjiöhajoamistestejä.
- Silmämääräinen ja hiukkastarkastus: 100-prosenttisesti automatisoitu näöntarkastus välähdyksen, vääntymisen, tiivisteen aukkojen ja kontaminaatioiden varalta, täydennettynä manuaalisella AQL-näytteenotolla ISO 2859-1:n mukaisesti.
- Erän julkaisu ja dokumentaatio: Eräkohtaisesti myönnetty täydellinen CoA, mukaan lukien ympäristötiedot, mittatiedot, sinetitestitulokset ja materiaalin jäljitettävyyskoodit, jotka tukevat asiakkaiden säädöstenmukaisia toimituksia.
Säilytys-, käsittely- ja säilyvyysohjeet
Tyhjien säiliöiden asianmukainen varastointi ja käsittely ennen täyttöä on ratkaisevan tärkeää niiden puhtauden ja tiivistyspinnan eheyden säilyttämiseksi.
| Parametri | Suositeltu kunto | Syy |
|---|---|---|
| Lämpötila | 15-30 °C | Estää PP:n haurastumisen ja kalvolakan hajoamisen |
| Suhteellinen kosteus | 30–65 % RH | Minimoi staattisen varauksen muodostumisen ja mikrobien kasvun |
| Valovalotus | Suojassa suoralta UV-/auringonvalolta | UV aiheuttaa PP-valohapetusta ja foliolakan kellastumista |
| Tallennusmuoto | Suljetut sisäpussit ulkopakkausten sisällä | Säilyttää hiukkasvapaan kunnon käyttöpisteeseen asti |
| Säilyvyys of Empty Containers | 24 kuukautta valmistuspäivästä | Perustuu PP:n ja foliolakan validoituihin stabiliteettitietoihin |
| Pinoamisraja | Enintään 10 kartonkikerrosta | Estää kulhon muodonmuutoksia puristuskuormituksen alaisena |
Sääntelyn noudattamisen yleiskatsaus
Piilolinssien läpipainopakkaus luokitellaan lääkinnällisen laitteen lisävarusteeksi tai lääkinnällisen laitteen pääpakkaukseksi useimmilla suurimmilla markkinoilla. Toimittajilla ja linssien valmistajilla on molemmilla oltava asiaankuuluvat sertifikaatit. Alla olevassa taulukossa on yhteenveto tärkeimmistä sääntelypuitteista.
| Markkinat | Sovellettava määräys / standardi | Avainvaatimus |
|---|---|---|
| Euroopan unioni | MDR 2017/745, ISO 11607, EN ISO 10993 | Tekninen tiedosto, bioyhteensopivuus, steriilin esteen validointi |
| Yhdysvallat | 21 CFR Part 820 (QSR), ASTM F88 / F2054 | Suunnittelun valvonta, pakkausten validointi, 510(k) tuki |
| Kiina | YY/T 0681, GB/T 19633, NMPA-ohjeet | Rekisteröintiasiakirja, steriili pakkausstandardi, puhdastila GMP |
| Kansainvälinen | ISO 9001:2015, ISO 11607-1/-2 | Laadunhallinta, steriilin estejärjestelmän validointi |
Changjiang Lids toimii alla ISO 9001:2015 -sertifikaatti ja soveltaa GMP-periaatteita, jotka on yhdenmukaistettu farmaseuttisten ja lääkinnällisten laitteiden pakkausstandardien kanssa, minkä ansiosta asiakkaat voivat viitata Changjiang Lidsin laatuasiakirjoihin suoraan sääntelytoimissaan näillä markkinoilla.
Usein kysytyt kysymykset (FAQ)
Q1: Mitkä sterilointimenetelmät ovat yhteensopivia PP-säiliöt piilolinsseille kalvotiivisteellä ?
Yleisin sterilointimenetelmä täytetyille ja suljetuille piilolinssin läpipainopakkauksille on kostea lämpösterilointi (autoklaavi) 121 °C:ssa 15–30 minuutin ajan. Polypropeeni säilyttää mittojen ja mekaanisen eheyden näissä olosuhteissa ilman muodonmuutoksia, ja alumiinifoliotiiviste tarjoaa tarvittavan esteen ennen sterilointia ja sen jälkeen. Gammasäteilytys on myös käyttökelpoinen, mutta vaatii PP-hartsilaatuja, joissa on säteilyn stabilointiaineita värimuutosten ja haurastumisen estämiseksi. Etyleenioksidi (EtO) -sterilointia käytetään harvoin, koska suorakosketuspakkauksissa on jäämiä.
Kysymys 2: Voidaanko folion kanteen tulostaa reseptiparametreilla tai tuotemerkillä?
Kyllä. Alumiinifolion ulkopinta on tulostettavissa flekso-, syväpaino- tai mustesuihkumenetelmillä. Linssin parametrit (teho, peruskäyrä, halkaisija, eränumero, viimeinen käyttöpäivä) on tyypillisesti laserkoodattu tai esipainettu mustalla musteella. Folialaminaatin valmistusvaiheessa käytetään täysvärisiä merkkigrafiikkaa, mikä varmistaa, ettei muste kosketa linssiä tai suolaliuosta. Changjiang Lidsin tekniseltä tiimiltä on saatavilla pyynnöstä kuvitus- ja painospesifikaatiotukea.
Q3: Miten kalvotiivisteen irrotusvoima validoidaan?
Irrotusvoima mitataan ASTM F88:n mukaan irrottamalla kalvo PP-laipasta 90° tai 180° kulmassa kontrolloidulla nopeudella 300 mm/min. Validoitu spesifikaatioalue on tyypillisesti 5–15 N: riittää säilyttämään tiivisteen eheyden jakeluvärähtelyn ja lämpötilan vaihtelun aikana, mutta kuitenkin riittävän alhainen kuluttajan yhdellä kädellä avaamiseen ilman, että PP-kulho repeytyy. Sinettien validointiprotokollat sisältävät vähintään kolme tuotantoajoa koko laiteparametrialueella.
Q4: Mikä on vähimmäistilausmäärä (MOQ) ja toimitusaika?
MOQ ja läpimenoaika vaihtelevat säiliön spesifikaation ja sen mukaan, onko työkaluja jo saatavilla. Vakiokokoonpanoissa olemassa olevilla muottityökaluilla on tyypillisesti MOQ-arvot alkaen 500 000 yksikköä ja toimitusajat 4–6 viikkoa. Uusia työkaluja vaativissa räätälöityissä suunnitelmissa on pidemmät toimitusajat 8–14 viikkoa mukaan lukien työkalujen valmistus ja ensimmäisen tuotteen pätevyys. Ota yhteyttä Changjiang Lids -myyntitiimiin saadaksesi projektikohtaisia tarjouksia.
Q5: Ovatko nämä säiliöt yhteensopivia silikonihydrogeelilinssien kanssa?
Kyllä. Farmaseuttinen PP on kemiallisesti inertti silikonihydrogeelipolymeerejä (kuten lotrafilcon-, comfilcon- ja senofilcon-materiaaleja) ja niiden pakkaamiseen käytettyjä puskuroituja fosfaattisuolaliuoksia kohtaan. Uutettavien ja liukenevien aineiden testaus standardin ISO 10993-12 ja USP <661> mukaan vahvistaa, että PP-säiliöstä ei tapahdu reaktiivista siirtymistä liuokseen turvakynnysten yläpuolella validoidun säilyvyysajan aikana.
Q6: Mitä asiakirjoja Changjiang Lids toimittaa kunkin lähetyksen mukana?
Jokaisen lähetyksen mukana on analyysitodistus (CoA), joka kattaa mittatarkastustulokset, sinettien eheystestitiedot, raaka-aineen jäljitettävyyskoodit, puhdastilojen ympäristön seurantatiedot tuotantoerästä ja vaatimustenmukaisuuslausunnot sovittujen spesifikaatioiden kanssa. Lisäasiakirjoja – mukaan lukien käyttöturvallisuustiedotteet (MSDS), hartsisertifikaatit ja viranomaistukitiedostot – on saatavilla pyynnöstä.
K7: Miten kulhon geometria vaikuttaa linssin keskittämiseen ja kosteutukseen?
Kulhon sisäpinnassa on kaareva, kovera profiili, joka vastaa tyypillisen pehmeän piilolinssin likimääräistä sagitaalisyvyyttä. Tämä geometria varmistaa, että linssi lepää kovera puoli ylöspäin täysin kosketuksessa suolaliuoksen kanssa, mikä estää paikallista kuivumista ja säilyttää linssin optisen geometrian. Oikea keskitys kulhossa on tärkeää myös automaattisissa näöntarkistusjärjestelmissä, jotka ottavat linssistä kuvia puoliläpinäkyvän PP-pohjan läpi laadun varmistamiseksi ennen sulkemista.
